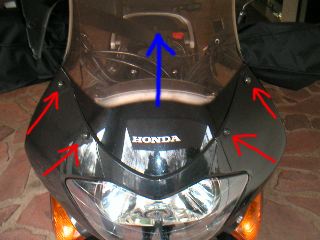

Dépose de la bulle
Dévisser complètement les 4 vis (flèches rouges). Chasser la bulle par le haut (flèche bleue).

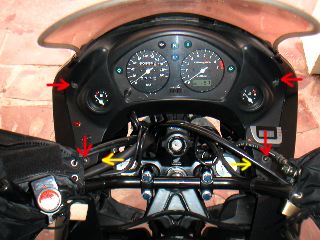

Désolidarisation de la planche de bord
Dévisser les 4 vis (flèches rouges) et faire sauter les deux attaches rapides (flèches jaunes). Pas besoin de tirer comme un sourd : juste tourner la tête cruciforme jusqu'à ce qu'elle se déclipse; tirer ensuite le corps de l'attache.

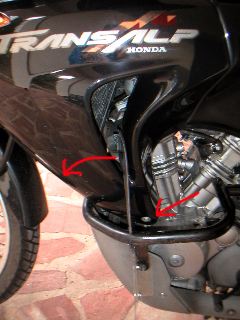

Declipsage des flancs
Dévisser la vis 6 pans creuses du bas de chaque flanc de carénage. Sur la mienne, passer les protections de jambe devant le flanc. Ensuite, chasser les plots qui lient le flanc au réservoir.

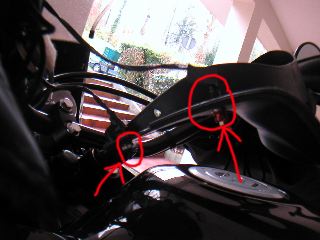

Dépose de la planche de bord
Sortir la planche de bord; partie avant en premier. On voit le voyant (flèche rouge de droite) qui ne sert pas à grand-chose et l'interrupteur (flèche rouge de gauche) qui est indispensable. Les fils sont suffisament longs pour faciliter les opérations de maintenance. Vu qu'il est en position horizontale, l'interrupteur doit être étanche.
Dépose de la plaque sous le radiateur
Déclipser les 4 attaches rapides (flèches rouges).
Dépose de la plaque sous le radiateur
Déclipser les deux attaches rapides du bas (flèche rouge du bas) et déposer la plaque sous le radiateur par l'avant.
