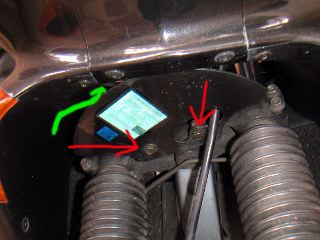

Dépose de la plaque sous phare
Dévisser les deux vis de la plaque sous phare (flèches rouges) et la déposer. Débrancher le phare et le connecteur de veilleuse plus loin dans le flanc de carénage (flèche verte). Ne pas oublier de sortir les ampoules de clignotant des flancs en dévissant d'un quart de tour les ambouts gris.

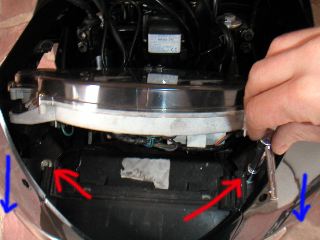

Dépose du phare et extraction du tête de fourche
Dévisser les deux vis au-dessus du phare (flèches rouges). Déposer le tête de fourche en l'amenant vers l'avant (flèches bleues). Attention aux fils qui trainent.
Schéma electrique du montage

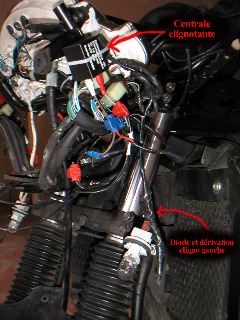

Dérivation sur le cligno gauche et centrale

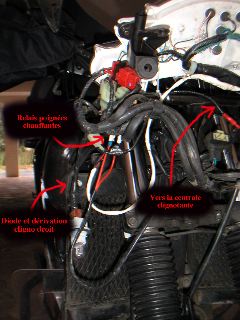

Dérivation sur le cligno droit
